BL-14釬焊板式換熱器
BL-14釬焊板式換熱器
| 產品簡介： BL-14釬焊板式換熱器覆蓋了制冷容量1～30W的范圍，可作為冷凝器和蒸發器使用。也可作為過冷機和過熱器使用，特別適合于小型家用中央空調。 |
|

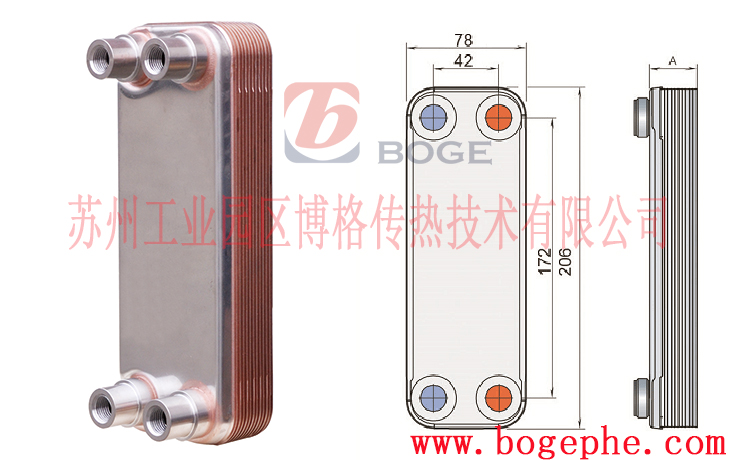

| 尺寸 ·板片包厚度A=9+2.3N ·重量 W=0.7+0.06×n(kg) n=板片數 |
| 標準接管 ·水側/冷媒水側 RM104（R1/2"） RM106（R3/4"） ·制冷劑側H1031（R1/3"） H104（R1/2"） H1063（R7/8"） |
| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL14 | 9+2.3N | 76 | 42 | 206 | 172 | 0.7+0.06N | 0.010(N-2) | 0.014(N-2) | 3 | 4.5 | -160--225 |
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
30/45bar
|
|
試驗壓力
|
45/63bar
|
|
單通道容積
|
0.095L
|
|
水側最大流量
|
8m3 /h
|
|
板片組合形式
|
D、H、X、DM、HM、XM
|
