釬焊板式換熱器系列
銅釬焊板式換熱器
BL-200釬焊板式換熱器
BL-200釬焊板式換熱器
| 產品簡介 ·BL-200型釬焊板式換熱器是一款專為大型中央空調、工業冷水機組、大型熱泵系統設計開發的釬焊板式換熱器，適用于蒸汽-水或水-水（液-液）換熱，在某些工況下?lián)Q熱效率遠優于可拆式板式換熱器，其換熱量范圍在150 ～ 400KW 的范圍。 標準接管 ·水側/冷媒水側 DN100（96mm） LW920（2"）LW930（3"） ·制冷劑側L9252（2"3/4） L931（3"1/8） 合理的分流區能： 均勻分布流速，去除了流速死區，從而避免了因污垢堆積而產生的腐蝕，同時又提高了板片換熱面積的利用率。 兩種流體完全逆向流動，大大提高了換熱效率。 兩種流體進、出口平行配管，簡化了工程安裝。 單一板片，簡化了維修。 |

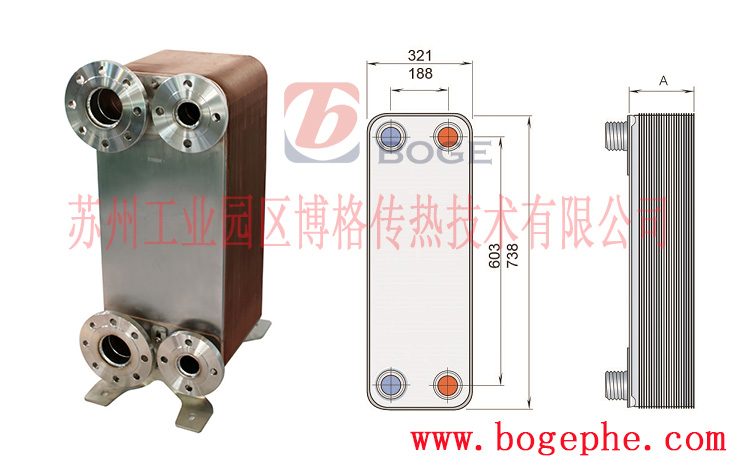

| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL200 | 13+2.7N | 321 | 188 | 738 | 603 | 13+0.75N | 0.22(N-2) | 0.21(N-2) | 1.5 | 2.1 | -160----225 |
| BL200A | 13+2.7N | 321 | 188 | 738 | 603 | 13+0.75N | 0.22(N-2) | 0.21(N-2) | 1.5 | 4.5 | -160--225 |
技術參數
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最低工作壓力（制冷劑）
|
3.2MPa
|
|
最大工作壓力（水）
|
2.5MPa
|
|
單通道容積
|
0.4L
|
|
水側最大流量
|
100m3/h
|
|
回路組合形式
|
雙回路、單回路
|
